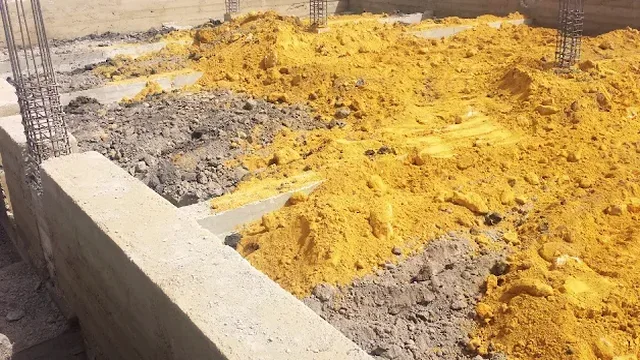

Diseño de Muros de Contención en Concepción: Estabilidad Real para Terrenos con Historia Sísmica

En Concepción, el diseño de muros de contención no admite fórmulas copiadas de otras regiones. La ciudad está asentada sobre la cuenca del río Biobío, con depósitos fluviales y suelos volcánicos que cambian de comportamiento en pocos metros. Un muro mal calculado aquí no se deforma: colapsa durante un sismo. El terremoto de 2010 lo demostró en el borde costero y en laderas de cerros como el Caracol. Por eso nuestro equipo aborda cada proyecto con un ensayo SPT en el trasdós o una estabilidad de taludes cuando el muro retiene material de relleno sobre pendientes naturales. No diseñamos sin datos de campo. Cada centímetro de acero y hormigón se justifica con parámetros reales del subsuelo penquista.

Un muro de contención en Concepción se diseña asumiendo que el próximo gran terremoto ocurrirá durante su vida útil.

Metodología y alcance

Un condominio en altura cerca de la Universidad de Concepción requirió contener un desnivel de 7 metros sobre un estrato de arena limosa con nivel freático alto. El diseño consideró un muro tipo L con drenes verticales y un sistema de subdrenaje forzado. La verificación al vuelco y deslizamiento se corrió con parámetros obtenidos de la exploración geotécnica, y la estabilidad global se modeló con métodos de equilibrio límite.

Las características clave que definen un diseño seguro en la zona incluyen:

Evaluación del coeficiente sísmico horizontal según NCh433 para la zona sísmica 3.
Análisis de estabilidad interna y externa ante cargas pseudo-estáticas.
Incorporación de pilotes de refuerzo cuando la capacidad portante del suelo de fundación no alcanza para muros de gran altura.
Especificación de hormigón H30 o superior con control de fisuración para ambientes marinos en sectores como Talcahuano o Lirquén.

Consideraciones locales

La humedad invernal de Concepción, con precipitaciones que superan los 1.100 mm anuales, eleva el riesgo de saturación del relleno detrás del muro. Un drenaje mal resuelto genera empujes hidrostáticos no considerados en el cálculo original. El error más frecuente es construir el muro sin verificar la capacidad de soporte del suelo de fundación bajo cargas sísmicas.

En la práctica vemos que los muros fallan por vuelco cuando el terreno bajo la puntera cede durante un sismo. La solución pasa por un diseño integrado que evalúa el sistema muro-suelo como un conjunto, no como elementos aislados. Aplicamos la normativa NCh2369 para estructuras industriales cuando el muro forma parte de una obra mayor, y siempre exigimos el control de compactación del relleno estructural en capas de 20 cm.

Valores típicos

Parámetro	Valor típico
Altura máxima de muro en voladizo	6.0 m (según NCh1508)
Coeficiente sísmico horizontal (Zona 3)	0.40g (según NCh433)
Factor de seguridad al deslizamiento	≥ 1.5 (estático) / ≥ 1.2 (sísmico)
Factor de seguridad al vuelco	≥ 2.0 (estático) / ≥ 1.5 (sísmico)
Resistencia mínima del hormigón	Grado H30 (f'c ≥ 30 MPa)
Inclinación del relleno retenido	0° a 15° (modelado en software)
Profundidad mínima de fundación	1.5 m o sobre estrato competente
Sistema de drenaje requerido	Dren francés + geotextil no tejido

Servicios técnicos asociados

Diseño estructural y geotécnico de muros

Calculamos muros en voladizo, con contrafuertes y de suelo reforzado. El diseño incluye memoria de cálculo con verificación al vuelco, deslizamiento y capacidad portante, más planos de armado y detalles constructivos. Todo firmado por ingeniero civil especialista.

Revisión y refuerzo de muros existentes

Inspeccionamos muros antiguos en barrios como Lomas de San Andrés o Pedro de Valdivia. Evaluamos patologías estructurales, asentamientos diferenciales y proponemos refuerzos con anclajes o recalces cuando la estructura aún es recuperable.

Consultas frecuentes

¿Cuánto cuesta el diseño de un muro de contención en Concepción?

El costo del diseño estructural y geotécnico de un muro de contención en Concepción varía entre $456.000 y $2.286.000, dependiendo de la altura del muro, la complejidad del perfil de suelo y la cantidad de sondeos necesarios para la caracterización. Un muro simple de 2 metros para una vivienda cuesta menos que uno de 6 metros con pilotes de refuerzo para un edificio.

¿Qué normativa sísmica aplican para el diseño en Concepción?

Aplicamos la NCh433 para el coeficiente sísmico horizontal en zona 3, la NCh1508 para los parámetros geotécnicos del suelo de fundación y relleno, y la NCh2369 si el muro es parte de una instalación industrial. El diseño verifica la estabilidad bajo cargas pseudo-estáticas con el sismo máximo probable de la región.

¿Qué tipo de muro conviene más en los cerros de Concepción?

En laderas como las del cerro Caracol o Nonguén, donde hay pendientes fuertes y suelos residuales, recomendamos muros de suelo reforzado con geogrilla o muros con contrafuertes. Estas tipologías trabajan mejor que los muros en voladizo cuando el terreno de fundación es inclinado y la masa a contener tiene riesgo de deslizamiento profundo.

¿Cuánto tardan en entregar el diseño de un muro de contención?

Una vez terminada la campaña de exploración geotécnica, el diseño estructural se entrega en 10 a 15 días hábiles. Si ya existen datos de suelo del sitio, podemos acortar el plazo a 7 días. La entrega incluye memoria de cálculo, planos de armado y especificaciones técnicas para el constructor.
